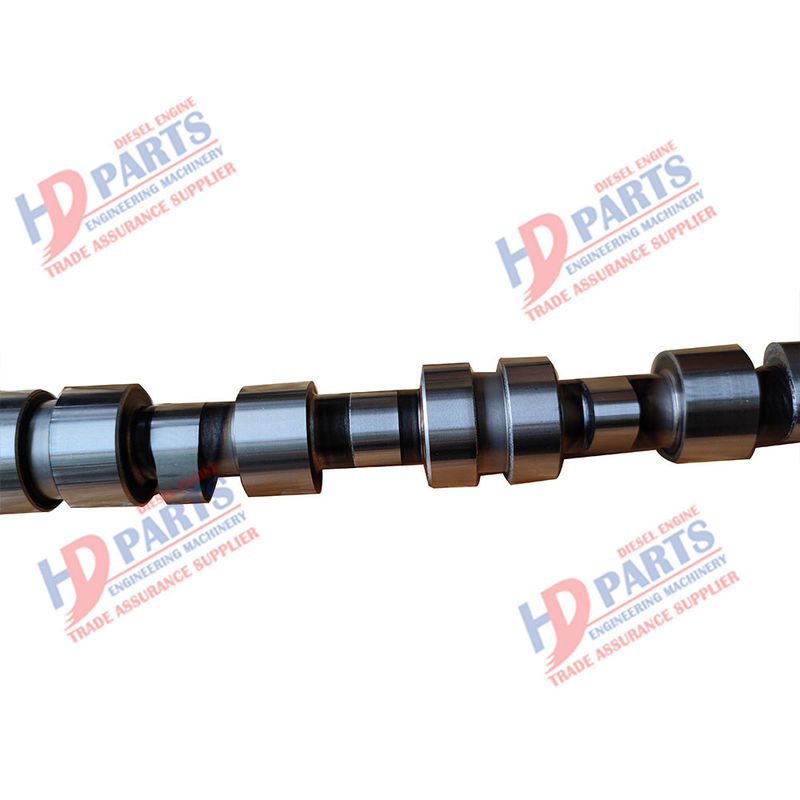

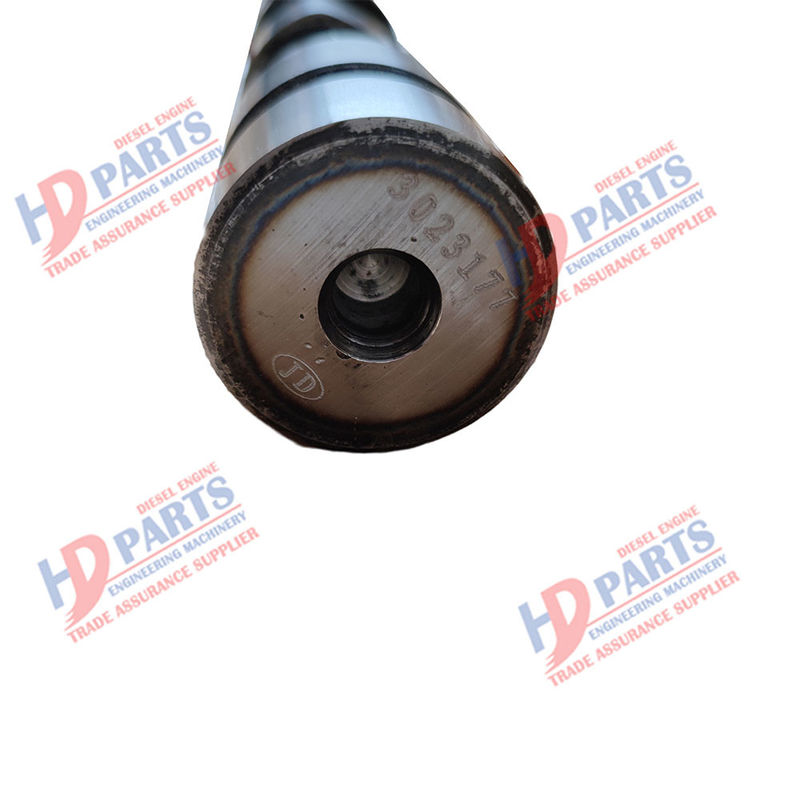

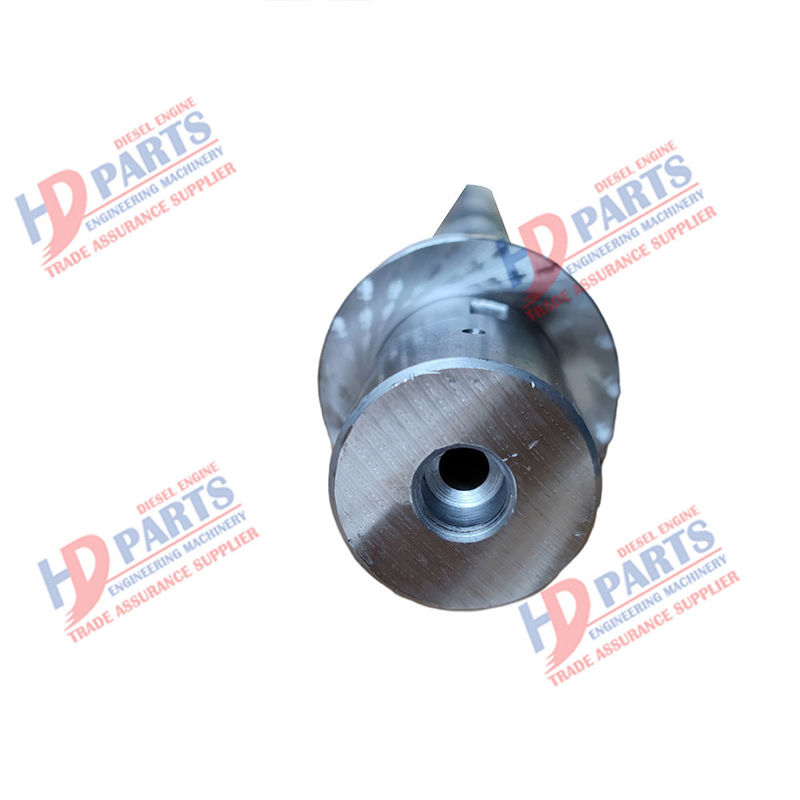

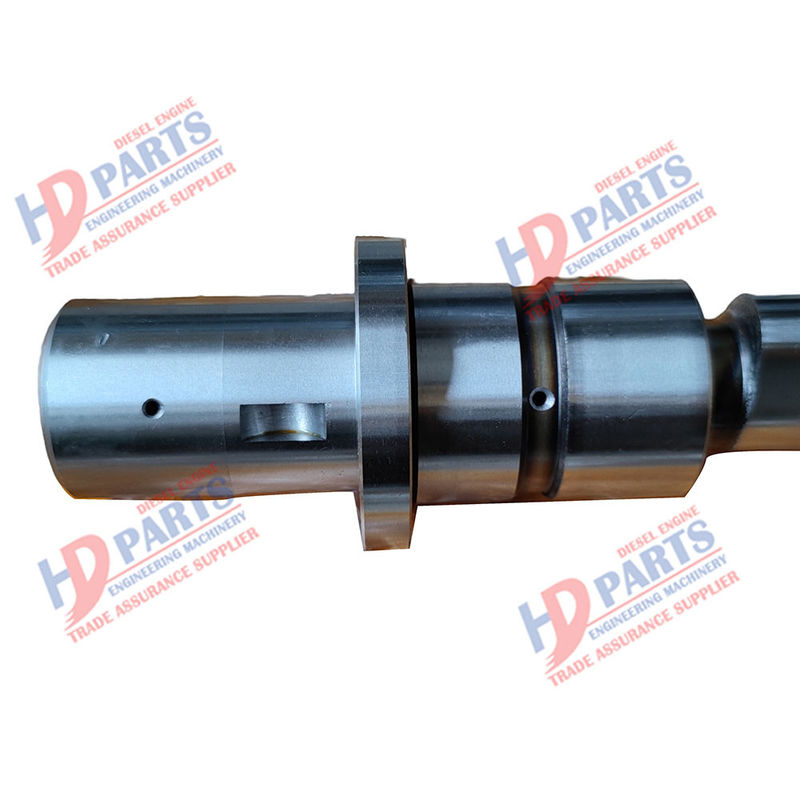

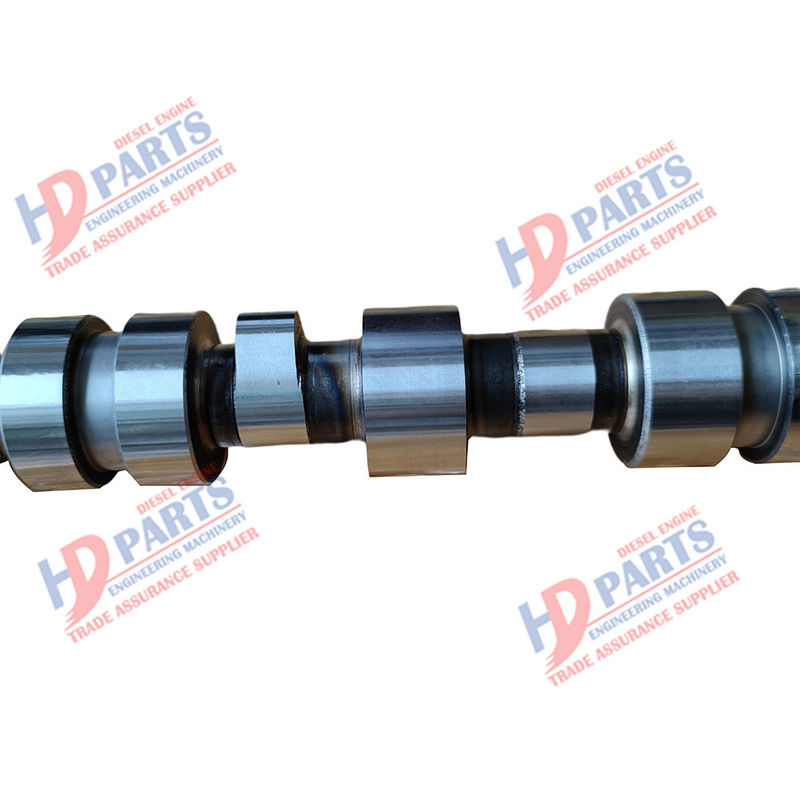

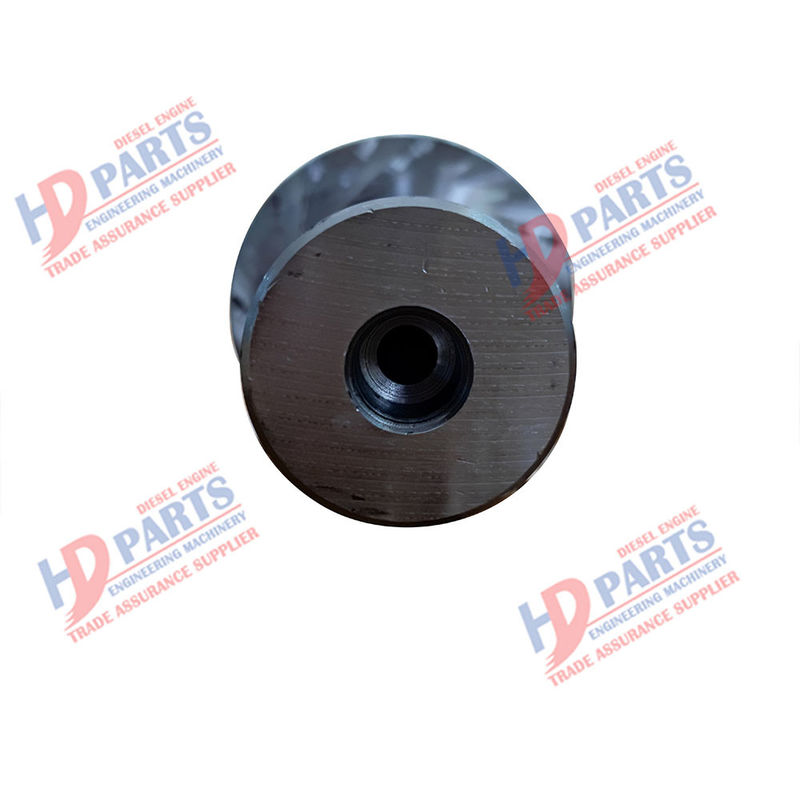

Trục cam động cơ NH220 3023177 cho DOOSAN

1. Nói chung, mâm cặp bốn hàm được sử dụng để kẹp các phôi lệch tâm với số lượng nhỏ và độ chính xác thấp.Khi xoay phôi lệch tâm trên mâm cặp bốn hàm, trước tiên hãy vẽ một đường trên phôi.Đó là vẽ một đường tròn lệch tâm và đảm bảo các đường chéo ngang và dọc.Để xác định vị trí của nó trong mâm cặp bốn hàm theo các đường này.

2. Khi gia công các phôi lệch tâm có độ lệch tâm nhỏ (e ≤ 5-6mm) và chiều dài ngắn nhưng số lượng phôi lệch tâm lớn, có thể sử dụng mâm cặp tự định tâm ba hàm để gia công.Khi quay vòng ngoài và chiều dài phải quay trước.Sau đó, nó được kẹp vào mâm cặp ba hàm, và một miếng đệm được đặt trên một hàm để làm cho phôi lệch tâm khi quay.Độ dày của miếng đệm có thể được tính theo công thức sau.X=1,5e × (1-e/2d) (x=độ dày vòng đệm; e=độ lệch tâm của phôi; d=đường kính phần được kẹp của ba vấu) Trong quá trình tiện thực tế, do sai lệch giữa vị trí tiếp xúc của các móng dài và phôi, hằng số hiệu chỉnh sẽ được thêm vào biến dạng sau khi kẹp miếng đệm đất.X thực=x+1,5 △ e (x thực=độ dày đệm thực tế; x=độ dày tính toán; △ e=sai số lệch tâm đo được sau khi kiểm tra)

3. Tiện phôi lệch tâm trên mâm cặp đôi Phương pháp này là kẹp mâm cặp ba hàm tự định tâm trên mâm cặp tác động đơn bốn hàm để căn chỉnh, sau đó di chuyển một khoảng lệch tâm để kẹp.Trong tương lai, bạn có thể xoay phôi lệch tâm bằng cách kẹp phôi trên mâm cặp tự định tâm ba hàm.Bằng cách này, không cần phải căn chỉnh phôi.Khi di chuyển vị trí của mâm cặp ba vấu, trước tiên hãy kẹp trục quang trong mâm cặp ba vấu tự định tâm, sử dụng đồng hồ chỉ báo quay số để xác định độ lệch tâm và cuối cùng xác định vị trí của mâm cặp ba vấu trong mâm cặp bốn vấu.

4. Khi xoay phôi lệch tâm giữa hai vòng kẹp, phôi lệch tâm có chiều dài dài có thể được kẹp giữa hai vòng kẹp để quay và phôi có thể được điều khiển để quay bằng kẹp tim gà.Tâm của cả hai đầu của phôi lệch tâm được xử lý giữa hai ống lót và lỗ tâm lệch tâm thường được xử lý trên máy khoan, vì khó đảm bảo tâm của cả hai đầu trên máy và hướng của lỗ tâm lệch tâm là nhất quán và song song.

5. Mâm cặp lệch tâm Mâm cặp lệch tâm điều chỉnh khoảng cách lệch tâm thuận tiện, linh hoạt, độ chính xác cao là một công cụ lệch tâm lý tưởng hơn.

6. Trong đồ gá đặc biệt, phôi lệch tâm có thể được bật trên đồ gá đặc biệt khi chiều dài gia công ngắn, độ chính xác cao và số lượng phôi lệch tâm rất lớn.

7. Trong quá trình xử lý thực tế các phôi lệch tâm có độ lệch tâm lớn và yêu cầu độ chính xác thấp, một phương pháp kẹp khác được tóm tắt, đó là doa ba hàm cộng với kẹp đệm.Tức là, khi ba hàm tự định tâm hàm trên, trước tiên hãy lắp hàm thứ nhất, sau đó nhẹ nhàng di chuyển ống kẹp, sao cho vít cuối của ống kẹp quay khoảng một hoặc hai vòng, sau đó lắp hàm thứ hai và thứ ba, sao cho ba hàm của ống kẹp hình thành độ lệch tâm một cách tự nhiên.Vì độ lệch tâm không thể điều chỉnh được nên cần thêm miếng chêm để điều chỉnh.Ưu điểm của phương pháp này là đơn giản, tiện lợi và nhanh chóng nhưng nhược điểm là độ chính xác định vị không cao.

Trong quy trình lập kế hoạch và thiết kế đồ gá của gia công trục lệch tâm, chúng ta nên áp dụng phương pháp kết hợp giữa tập trung hóa quy trình và phân cấp quy trình, đồng thời thiết kế dây chuyền sản xuất tự động theo lô sản xuất và tình hình sản xuất thực tế.Khi quy trình được tổ chức theo nguyên tắc tập trung quy trình, các máy công cụ và thiết bị xử lý hiệu quả với mức độ tự động hóa cao cũng được sử dụng rộng rãi.Điều này cải thiện đáng kể năng suất.
