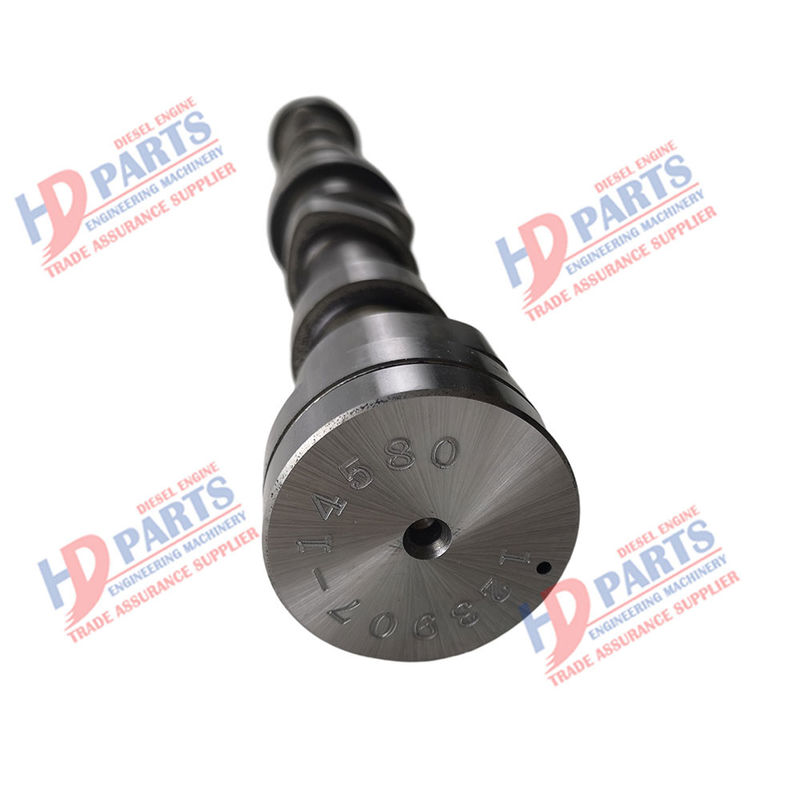

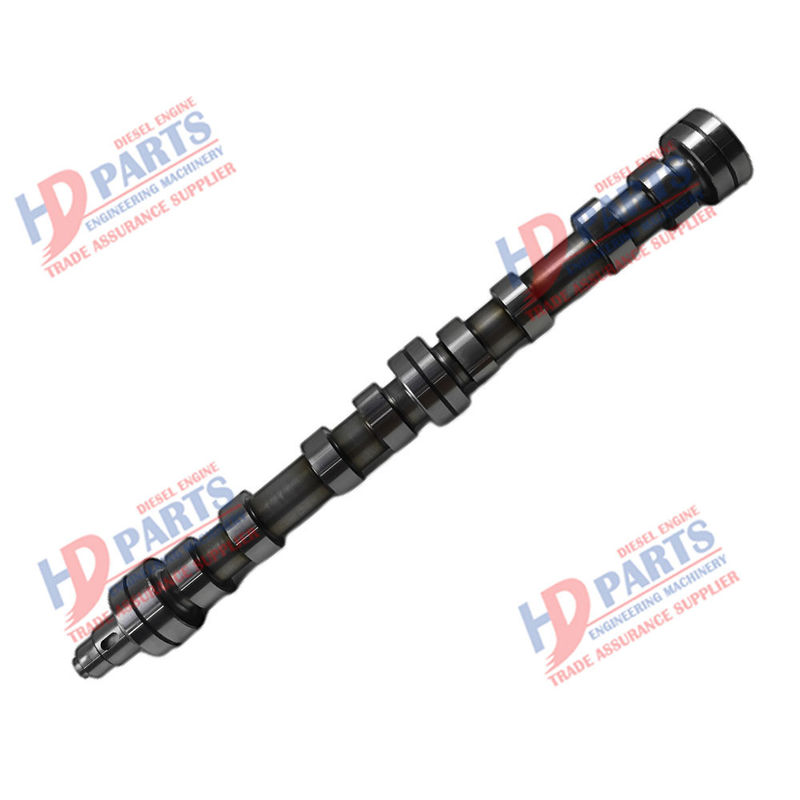

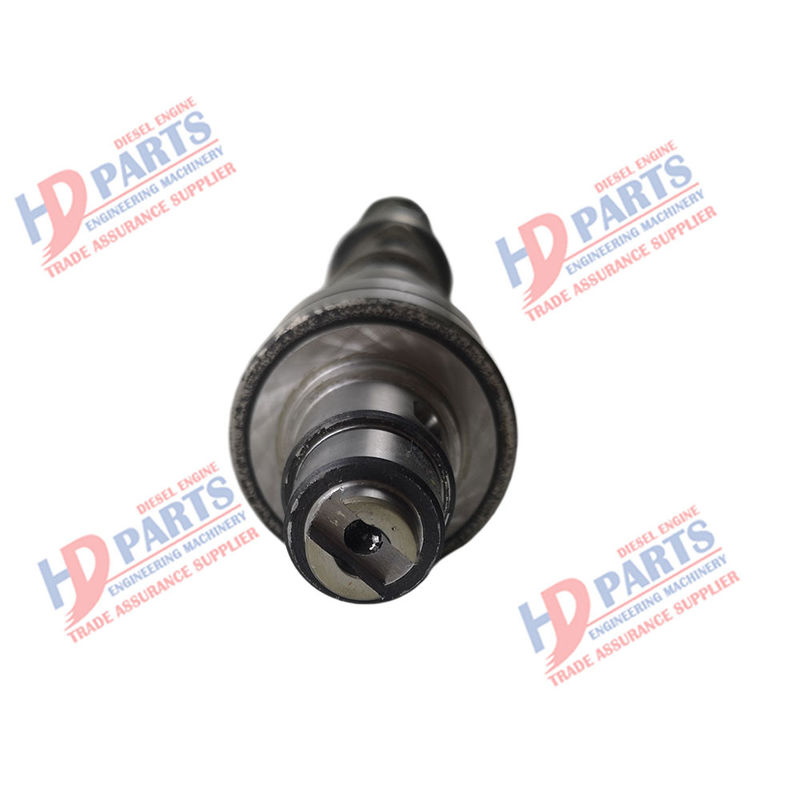

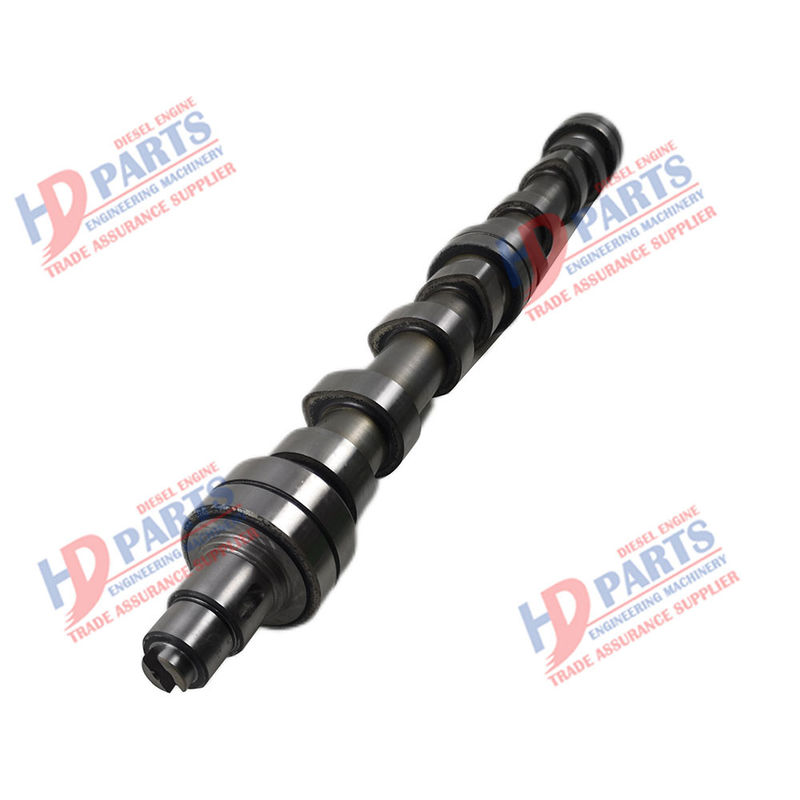

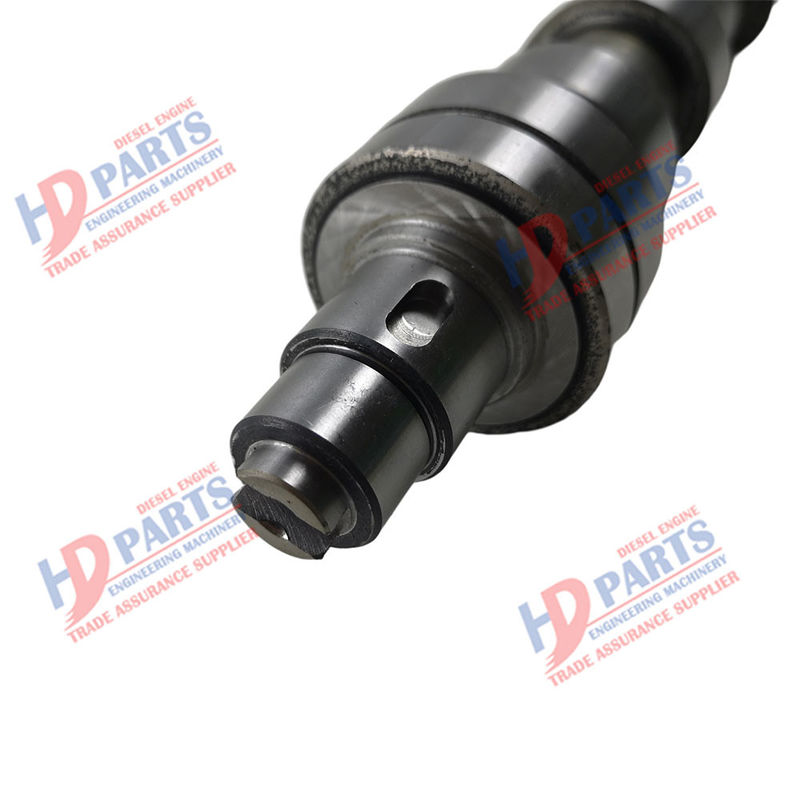

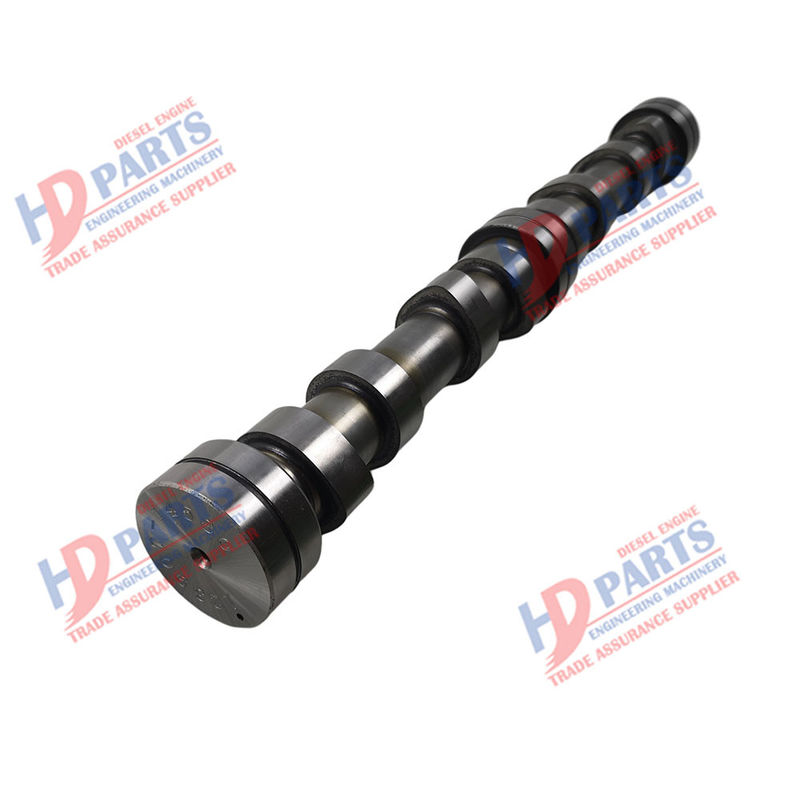

4TNV106 4TNE106 4D106 Bộ phận động cơ Diesel YANMAR 123907-14580

Đối với xoay trục kỳ dị, các biện pháp chủ yếu phải được thực hiện trong việc kẹp để sắp xếp trục của bộ phận kỳ dị để được chế biến để trùng với trục của trục xoắn [1].

1Nói chung, chuck bốn hàm được sử dụng để kẹp các mảnh làm việc lập dị với số lượng nhỏ và độ chính xác thấp. Khi xoay mảnh làm việc lập dị trên chuck bốn hàm,đầu tiên vẽ một đường trên phần làm việcNó là để vẽ một vòng tròn lập dị và đảm bảo các đường chéo ngang và dọc để xác định vị trí của nó trong bốn hàm chuck theo các đường này.

2Khi gia công các mảnh làm việc lập dị với độ lập dị nhỏ (e ≤ 5-6mm) và chiều dài ngắn nhưng có số lượng lớn các mảnh làm việc lập dị, chuck tự tập trung ba hàm có thể được sử dụng để gia công.Khi quay, vòng tròn bên ngoài và chiều dài phải được xoay đầu tiên. Sau đó nó được kẹp vào ba hàm chuck, và một ván được đặt trên một hàm để làm cho các phần làm việc lập dị để xoay.Độ dày của miếng đệm có thể được tính bằng công thức sau. X = 1,5e × (1-e/2d) (x = độ dày của vỏ; e = độ lệch tâm của mảnh; d = đường kính của phần bị kẹp ba móng) Trong quá trình quay thực tế,do độ lệch giữa vị trí tiếp xúc của móng vuốt dài và mảnh làm việcX thực = x + 1,5 △ e (x thực = độ dày thực tế; x = độ dày tính toán;△ e = sai lệch độ lệch tâm đo sau khi thử nghiệm)

3. xoay mảnh làm việc lập dị trên chuck đôi phương pháp này là để kẹp ba hàm tự tập trung chuck trên bốn hàm đơn hoạt động chuck cho sự sắp xếp,và sau đó di chuyển một khoảng cách lập dị để kẹp. Trong tương lai, bạn có thể xoay phần làm việc lập dị bằng cách kẹp phần làm việc trên ba hàm chuck tự tập trung.Khi di chuyển vị trí của ba hàm chuck, đầu tiên kẹp trục quang trong ba hàm chuck tự tập trung, sử dụng các chỉ số mặt số để xác định độ lệch tâm,và cuối cùng xác định vị trí của ba hàm chuck trong bốn hàm chuck.

4Khi xoay phần làm việc lập dị giữa hai ngón tay, phần làm việc lập dị với chiều dài dài có thể được kẹp giữa hai ngón tay để xoay.và phần làm việc có thể được thúc đẩy để xoay bởi kẹp trái tim gà. Trung tâm của cả hai đầu của phần làm việc lập dị được xử lý giữa hai ngón tay, và lỗ trung tâm lập dị thường được xử lý trên máy khoan,bởi vì nó là khó để đảm bảo trung tâm của cả hai đầu trên máy, và hướng của lỗ trung tâm lập dị là phù hợp và song song.

5. chuck lập dị chuck lập dị điều chỉnh khoảng cách lập dị là thuận tiện, linh hoạt, độ chính xác cao là một công cụ lập dị lý tưởng hơn.

6Trong vật cố định đặc biệt, mảnh làm việc lập dị có thể được xoay vào vật cố định đặc biệt khi chiều dài gia công ngắn, độ chính xác cao và số lượng mảnh làm việc lập dị rất lớn.

7Trong quá trình chế biến thực tế các mảnh làm việc lập dị với độ lập dị lớn và yêu cầu độ chính xác thấp, một phương pháp kẹp khác được tóm tắt, cụ thể là ba kheo đục cộng với kẹp kẹp.Đó là, khi ba hàm tự tập trung hàm trên, đầu tiên cài đặt hàm đầu tiên, sau đó nhẹ nhàng di chuyển collet, để các vít cuối của collet xoay về một hoặc hai vòng,và sau đó cài đặt hàm thứ hai và thứ ba, do đó ba hàm của collet tự nhiên tạo ra sự kỳ dị. Vì sự kỳ dị không thể điều chỉnh, nên thêm các shims để điều chỉnh nó. Lợi thế của phương pháp này đơn giản,thuận tiện và nhanh chóng, nhưng nhược điểm là độ chính xác định vị không cao.
